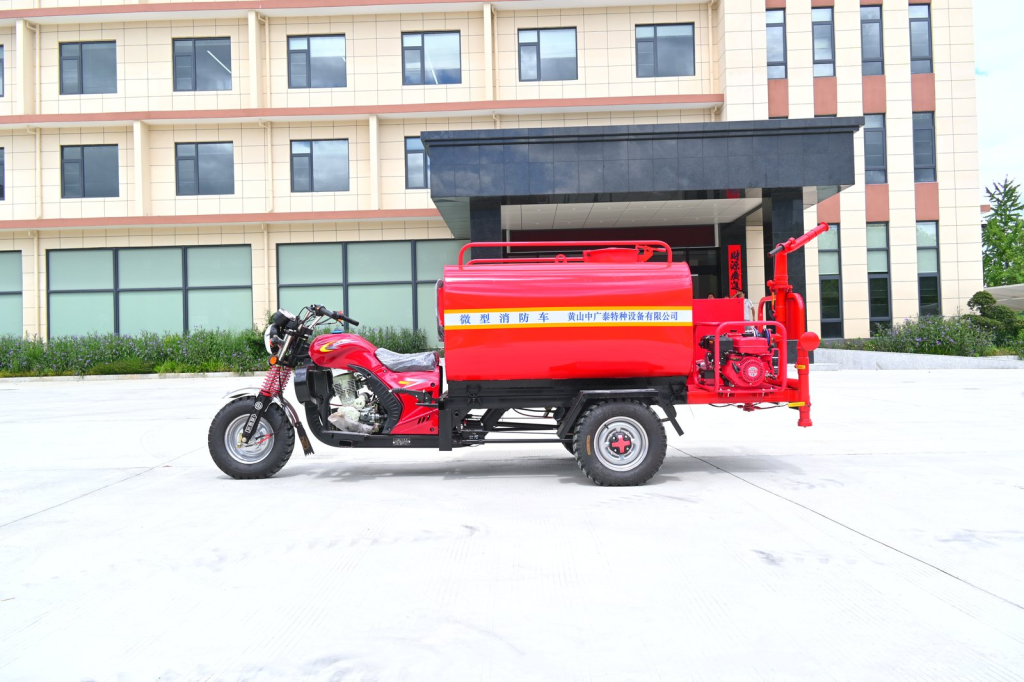

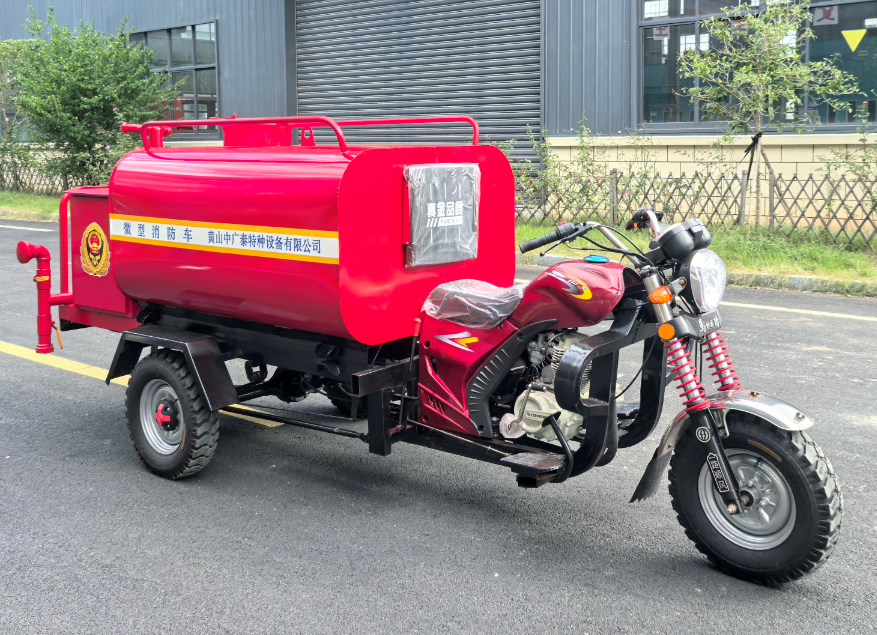

«Хуаншань Чжунгуантай» — трехколесный мотоциклетный пожарный автомобиль

I. Обзор продукта Данный продукт представляет собой мини-пожарное оборудование, самостоятельно разработанное и произведенное компанией «Хуаншань Чжунгуантай». Машина объединяет в себе такие функции, как передвижение, хранение воды, тушение пожара с помощью струи воды под высоким давлением и распыление воды для подавления пыли. Она разработана с учетом реальных проблем, характерных для поселков, сельских общин и старых городских микрорайонов, где дороги узкие, много переулков, а проезд крупногабаритной пожарной техники затруднен.

Первые 3–5 минут после возникновения пожара — это «золотое время» для его тушения. Трехколесные мотоциклы-мини-пожарные машины отличаются компактностью и маневренностью, имеют небольшой радиус поворота, что позволяет им проникать по деревенским дорогам, переулкам и внутренним дорожкам на территории предприятий, быстро добираться до места пожара, проводить тушение пожара на начальной стадии, эффективно сдерживать его распространение и выигрывать драгоценное время до прибытия профессиональных пожарно-спасательных подразделений.

II. Основные параметры

III. Шесть основных преимуществ продукта

Маневренность: компактный корпус и малый радиус поворота позволяют заезжать непосредственно в переулки, промежутки между зданиями и узкие улочки, куда не могут проехать крупные пожарные машины. Независимый привод: пожарный насос приводится в действие отдельным бензиновым двигателем, полностью отделенным от ходовой части, что позволяет выполнять все операции по пожаротушению с помощью водяного струйного потока даже при выключенном двигателе. Поддержка трёх источников водоснабжения: возможность свободного переключения между тремя режимами забора воды — из резервуара, из городских пожарных гидрантов и забор воды из рек, прудов и открытых водоемов. Многофункциональность: сочетает в себе функции тушения пожаров, орошения дорог для подавления пыли, полива зеленых насаждений и экстренной доставки воды; в периоды отсутствия пожаров может использоваться для повседневных работ по благоустройству. Быстрое реагирование: быстрый разгон, простота управления, для выполнения всех операций достаточно 1–2 человек; обычный водитель после прохождения обучения может самостоятельно управлять автомобилем. Экономичность в эксплуатации: конструкция шасси трехколесного мотоцикла проста, ремонт удобен, запчасти универсальны, соотношение цены и качества всего автомобиля значительно превосходит специализированные пожарные машины

IV. Конструкция и состав продукции. Автомобиль состоит из пяти основных модулей: пожарного насоса, сигнальной лампы, шасси, водяного бака и пожарного ствола.

V. Основное оборудование пожаротушительной системы 5.1 Система водяного бака объемом 1200 л. Корпус бака изготовлен из сварных листов низкоуглеродистой стали толщиной 2,5 мм с полным сварным швом. Внутренняя конструкция бака рассчитана на давление. Бак оснащен быстрооткрывающимся люком в верхней части, переливной трубой, шаровым клапаном для слива грязи в нижней части, а также фланцами для подачи воды из бака и другими соединительными элементами.

Двухслойная антикоррозионная обработка: внутреннее нанесение эпоксидного антикоррозионного покрытия пищевого класса, устойчивого к длительному погружению в чистую воду, предотвращающего ржавчину и образование накипи; внешнее покрытие — красная электростатическая краска, нанесенная в условиях высокой температуры. Ограничение уровня воды: разъем для ограничения максимального уровня воды в баке; при избыточном наполнении вода автоматически сливается наружу, что предотвращает перелив воды при движении с полной загрузкой и коррозию ходовой части. Очистка и техническое обслуживание: Сливной клапан в самой нижней точке резервуара; его периодическое открытие позволяет удалять осадок, песок, ржавчину и другие примеси со дна резервуара, предотвращая засорение рабочего колеса пожарного насоса. Амортизация и фиксация: несколько групп крепежных опор + резиновые амортизирующие прокладки, закреплённые на лонжеронах ходовой части, изолируют резервуар от вибраций при движении и предотвращают утомляющие утечки в сварных швах резервуара.

5.2 Пожарные водометы

Два режима: прямой струя и распыление; переключение одним нажатием ручки; в режиме прямой струи струя сконцентрирована, максимальная дальность ≥ 30 м; в режиме распыления образуется зонтикообразный туман, обеспечивающий охлаждение больших площадей и изоляцию горючих паров. Многоугольная регулировка: ручка управления обеспечивает поворот на 360° по горизонтали без мертвых зон и регулировку угла наклона вверх/вниз в диапазоне от -10° до +60°; направление струи может регулировать один человек; три универсальных режима забора воды: вода из цистерны, подача из пожарного гидранта и забор воды из реки — все три режима позволяют подавать струю воды под высоким давлением к водомету через трубопровод; операционная платформа: платформа управления водометом расположена сзади машины, что облегчает очистку дула от забивающих его посторонних предметов и ежедневную смазку кондиционером

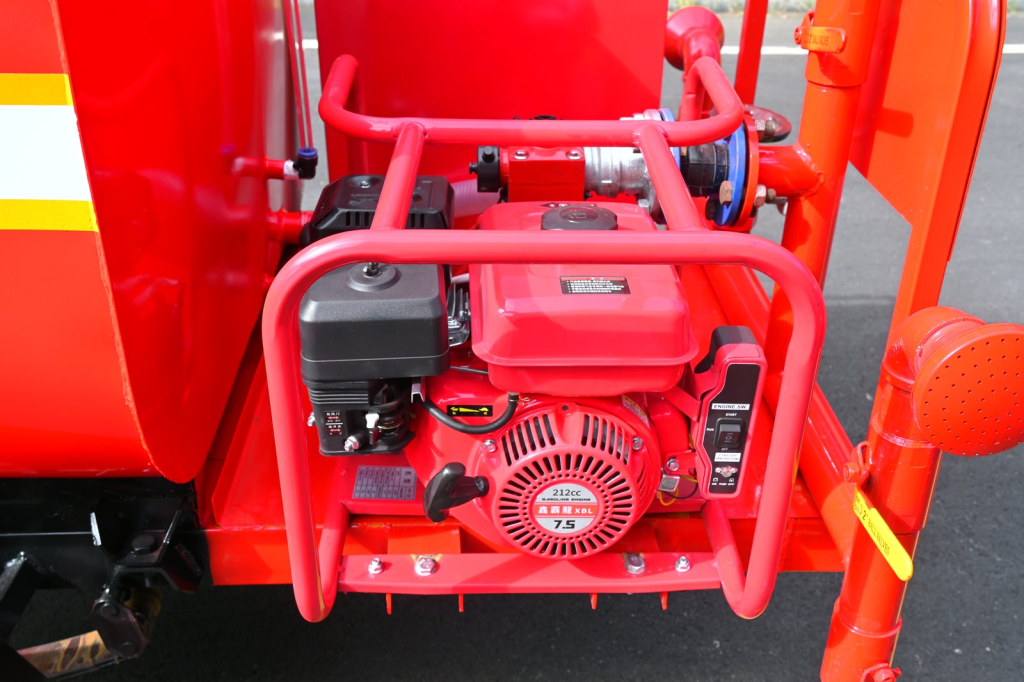

5.3 Пожарный насос высокого давления. Пожарный насос приводится в действие непосредственно через муфту одноцилиндровым четыртактным бензиновым двигателем XBL 212cc компании «Синьбалун» с воздушным охлаждением; конструкция центробежного насоса основана на создании вакуумного всасывающего усилия и давления нагнетания за счет высокоскоростного вращения рабочего колеса.

Силовая установка: бензиновый двигатель рабочим объемом 212 куб. см, мощностью 7,5 л.с., отдельный топливный бак, электрический запуск + резервный запуск с ручным шнуром с обратным ходом. Комплектация: в комплекте имеется 12-вольтовый электрический вакуумный узел для всасывания воды, автоматическое сброс давления после остановки двигателя, сливной винт в нижней части корпуса насоса для слива воды, что обеспечивает зимнее опорожнение и защиту от замерзания. Безопасность эксплуатации: Категорически запрещается длительная работа центробежного насоса всухую без воды, так как это приведёт к быстрому сгоранию внутренних уплотнений водяного замка и необратимому повреждению насоса. Поддержка трёх источников водоснабжения: подача воды из резервуара (большой расход 20 л/с для быстрого тушения пожара) / забор воды из городских пожарных гидрантов (регулируемое давление < 0,4 МПа) / забор воды из рек, прудов и открытых водоёмов (максимальная глубина всасывания 7 м).

5.4 Предупреждения и электрическая система

Сигнальная мигающая лампа на крыше: красная пожарная сигнальная лампа, включается при движении к месту происшествия, предупреждая окружающие транспортные средства и пешеходов о необходимости уступить дорогу; питание подается от аккумулятора трехколесного мотоцикла. Электропроводка транспортного средства: соединяет аккумулятор и сигнальную лампу; проводка надежно защищена и обмотана, чтобы избежать истирания об металлические детали и короткого замыкания. Оригинальная электрооборудование: фары, поворотники, звуковой сигнал, приборная панель в полном комплекте, электрическая система используется исключительно для световой сигнализации и не участвует в приводе пожарного насоса

VI. Сценарии применения на рынке

【Чрезвычайные ситуации в жилых районах】В жилых кварталах расстояния между зданиями невелики, что не позволяет проехать крупногабаритным пожарным машинам. Данная машина проходит между зданиями для тушения пожаров, возникающих на балконах первого и второго этажей, в подсобных помещениях лестничных клеток и в результате самовозгорания электровелосипедов; стабильное и непрерывное водоснабжение обеспечивается за счет коммунальных пожарных гидрантов, установленных на территории жилого комплекса; в старых городских кварталах, не подключенных к водопроводной сети, тушение пожаров осуществляется за счет воды из резервуаров и воды, забираемой из ближайших прудов.

【Ликвидация последствий наводнений в городах】В случае затопления дорог, затопления подземных парковок и накопления воды в туннелях, вызванных ливнями, оборудование данного продукта позволяет быстро снизить уровень воды в городских районах и восстановить движение транспорта

【Защита сельскохозяйственных угодий от наводнений и орошение/дренаж】В случае таких бедствий, как затопление сельскохозяйственных угодий и прорыв дамб рыбных прудов, оборудование можно разместить непосредственно на полях, чтобы с помощью дренажа с большой пропускной способностью уменьшить потери урожая от затопления; кроме того, оно поддерживает переключение режимов орошения.

【Дистанционное водоснабжение】 При тушении лесных пожаров, когда источник воды находится на значительном расстоянии от места пожара, данное изделие может использоваться в качестве оборудования для дистанционного водоснабжения, обеспечивая пожарные машины достаточным количеством воды посредством подачи воды по длинным пожарным шлангам.

VII. Многофункциональность автомобиля — функция полива. Помимо основной функции пожаротушения, данный автомобиль оснащён функцией полива. Благодаря встроенному резервуару для воды, автономному бензиновому пожарному насосу и полной системе водоснабжения пожарного ствола он может выполнять следующие работы: полив дорожного покрытия для подавления пыли, промывку дорог, полив зеленых насаждений, охлаждение площадок, а также опрыскивание мусорных площадок для подавления пыли. Функция полива использует ту же систему насосов, клапанов и водопроводов, что и система пожаротушения, поэтому не требует установки дополнительного оборудования.

Режим работы № 1: автомобиль останавливается в заданной точке и производит полив. Режим работы № 2: движение на низкой скорости с одновременным поливом. Регулировка струи: направить пожарный ствол в задней части автомобиля в сторону земли, установить режим рассеянного полива, при котором струя воды распыляется веером.

VIII. Применимые стандарты

GB 7956.1-2012 «Пожарные автомобили. Часть 1. Общие технические условия» GB/T 6286-2021 «Пожарные насосы» GB/T 24947-2010 «Общие технические условия для трехколесных мотоциклов»
