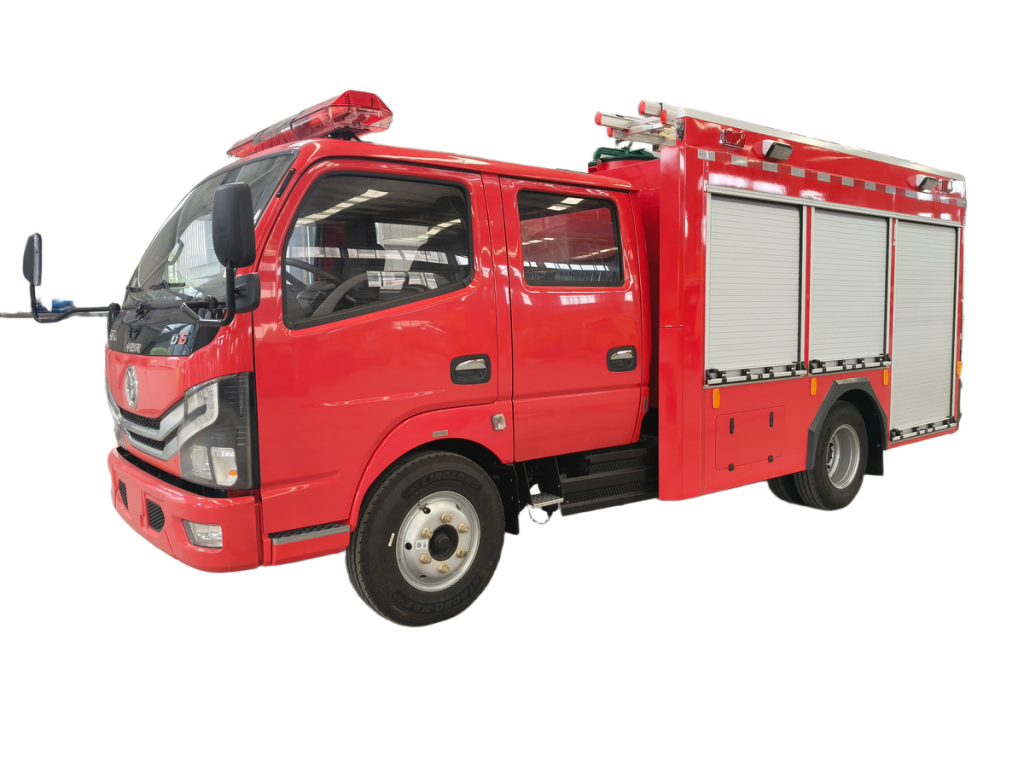

Пожарная машина с водяным баком «Донфэн 2000L»

I. Обзор продукта

Данный автомобиль построен на базе двухрядной лёгкой грузовой шасси 4×2 класса II «Dongfeng EQ1075DJ30DF» и оснащён специализированным интегрированным пожарным надстройкой, модифицированной с помощью специального оборудования. Сила привода передаётся от бокового отбора мощности с стороны двигателя и коробки передач шасси, приводя в действие горизонтальный одноступенчатый центробежный пожарный насос. Автомобиль комплектуется антикоррозионным резервуаром для воды объёмом 2000 л, работающим при атмосферном давлении, многосекционным отсеком для хранения оборудования, интеллектуальной централизованной системой управления насосом, пожарным стволом на крыше; это лёгкий специализированный пожарный автомобиль, предназначенный для небольших пожарных постов на местах.

Силовая установка использует дизельный двигатель, встроенный в шасси; переключение между режимами движения и тушения осуществляется с помощью пневматического переключателя в кабине, что обеспечивает упрощенную конструкцию, низкий уровень отказов и низкие затраты на эксплуатацию и техническое обслуживание. Двухрядная кабина позволяет одновременно разместить 5 пожарных для выезда на вызов. Номинальный объем водяного бака 2000 л позволяет самостоятельно тушить различные пожары на начальной стадии, возникающие с твердыми горючими материалами. Автомобиль поддерживает три режима подачи воды: тушение чистой водой из бака, непрерывное пополнение запасов из городских пожарных гидрантов и вакуумный самовсасывающий забор воды из естественных источников (реки, пруды). Это позволяет использовать автомобиль в труднодоступных местах, таких как узкие улочки, производственные цеха и старые жилые кварталы, куда не могут проехать крупные пожарные машины.

II. Основные технические характеристики

III. Шесть основных преимуществ продукта

1. Компактный кузов и отличная проходимость

Благодаря компактным габаритам и малому радиусу поворота автомобиль может въезжать в проулки старых жилых кварталов шириной более 2,5 м, проходы между цехами на территории предприятий и подземные гаражи, что позволяет решать проблему тушения пожаров в труднодоступных местах, куда не могут добраться крупногабаритные пожарные автомобили.

2. Стандартный объём резервуара — 2000 л, подходит для тушения пожаров на ранней стадии

Запас воды объемом 2 тонны позволяет самостоятельно тушить начальные стадии пожаров в жилых домах, торговых помещениях, производственных цехах, на складах с разного рода грузами и т. п. Без подключения к внешнему источнику воды система может непрерывно подавать воду в течение 8–12 минут, что достаточно для подавления начальной стадии пожара и ожидания подкрепления в виде крупных пожарных машин.

3. Интеграция силовой установки, низкие затраты на эксплуатацию и техническое обслуживание

Ходовая часть и двигатель приводятся в движение единым приводом, без отдельного вспомогательного двигателя, что позволяет значительно сократить количество деталей, уменьшить количество точек отказа, снизить затраты на моторное масло, фильтры и топливо, а также упростить техническое обслуживание, поскольку требуется обслуживать лишь одну силовую установку.

4. Коррозионностойкий и долговечный, подходит для эксплуатации в различных климатических условиях

Водонапорная башня имеет двухслойное антикоррозионное покрытие внутри и снаружи, трубопроводы полностью изготовлены из нержавеющей стали, а весь корпус обработан методом электрофоретического окрашивания с последующей термофиксацией, что позволяет ей выдерживать различные условия эксплуатации: высокую влажность и обильные дожди на юге, низкие температуры и заморозки на севере, а также легкую коррозию от пыли на территории завода.

5. Интеллектуальное централизованное управление, простота освоения

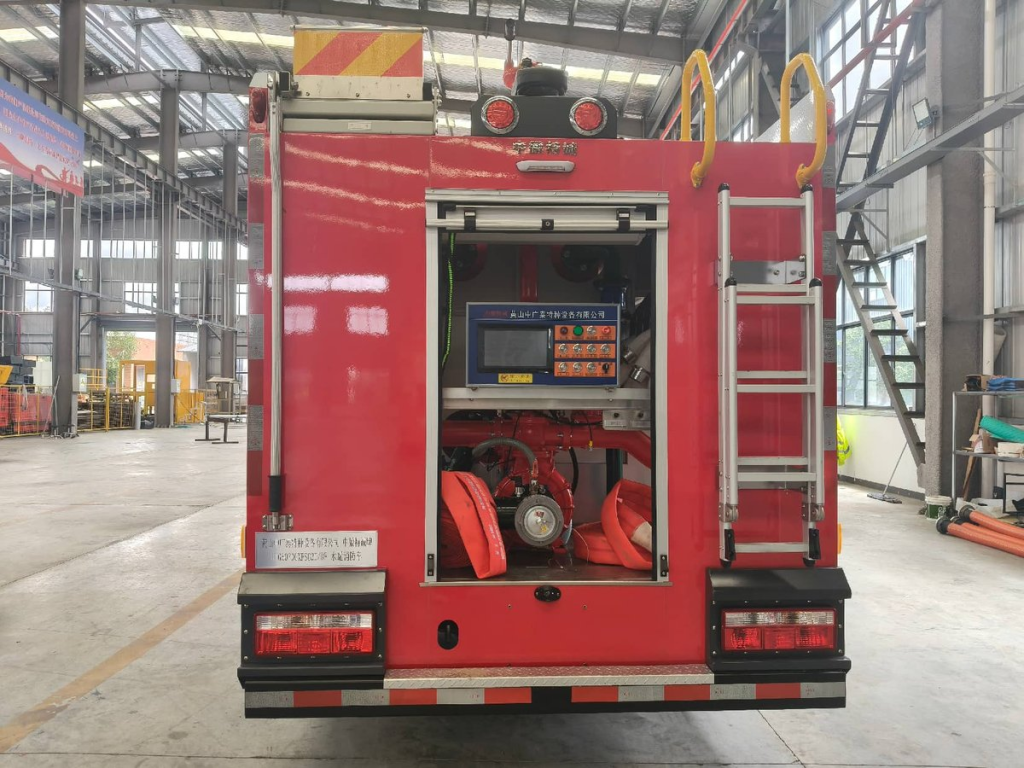

На задней панели автомобиля расположен интеллектуальный ЖК-пульт управления, на котором отображаются все рабочие параметры; обозначения клапанов четкие, а переключатели отбора мощности сконцентрированы в кабине водителя, благодаря чему сотрудники службы безопасности предприятия и пожарные-добровольцы из деревень и поселков могут после краткосрочного обучения умело и самостоятельно управлять техникой.

6. Многофункциональные расширенные свойства

Помимо основных функций пожаротушения, машина может использоваться для патрулирования территории предприятий с целью пожарной безопасности, промывки дорожных покрытий, подавления пыли на строительных площадках, полива дорог для охлаждения в летний период, доставки воды в сельские населённые пункты в условиях засухи, а также для очистки дорог от небольших масляных загрязнений. Такая многофункциональность повышает эффективность использования техники.

IV. Конфигурация ходовой части

V. Конструкция кузова

Конструкция кузова представляет собой моноблочную конструкцию с плоской верхней поверхностью. Кузов имеет каркасную многослойную конструкцию: внешняя обшивка выполнена из специальных автомобильных листов из оксида алюминия толщиной 2,0 мм, а промежуточный каркас — из сварных стальных труб, прошедших антикоррозионную обработку. Кузов обладает такими свойствами, как огнестойкость, водонепроницаемость, шумоизоляция и огнезащита. Внешний цвет пожарной машины — пожарный красный, она также оснащена предупреждающими знаками.

По обеим сторонам автомобиля расположены трёхсекционные алюминиевые роллетные ящики для оборудования; роллеты оснащены встроенными резиновыми пыле- и водонепроницаемыми уплотнителями. Каждый отсек разделен в соответствии с назначением оборудования для забора воды и тушения пожара и вмещает все необходимые принадлежности для трех режимов забора воды; кроме того, предусмотрен отсек для хранения защитного снаряжения, в котором размещаются пожарные защитные костюмы, пожарные каски, баллоны для дыхательных аппаратов, огнеупорные перчатки, пожарные сапоги, страховочные тросы и другое защитное снаряжение для персонала.

6. Установка основного оборудования системы пожаротушения

Три режима забора воды — подача воды из резервуара: выбрать режим работы 1 (20 л/с, 1,0 МПа) для быстрого тушения пожара с большим расходом воды;

– Забор воды из городских пожарных гидрантов: давление на входе должно быть <0,4 МПа, следует выбрать режим работы 1 / режим работы 2;

– Перекачка воды из рек и прудов в полевых условиях: необходимо выбрать режим работы 3 и использовать предельную глубину всасывания 7 метров для перекачки воды из природных источников.

Комплектация пожарного шланга: шланг с выходным диаметром 65 мм, изготовленный из полиэфирных волокон с полиуретановым покрытием, с внутренней облицовкой из износостойкой водонепроницаемой смолы, оснащенный быстроразъемным соединением из нержавеющей стали и хомутами.

VII. Интеллектуальная система управления

Дисплей установлен снаружи водонепроницаемого корпуса и представляет собой ЖК-экран высокого разрешения с регулируемой яркостью, что облегчает просмотр информации как при ярком, так и при слабом освещении; на нем в режиме реального времени отображаются ключевые параметры, такие как температура охлаждающей жидкости двигателя, температура масла, давление масла, число оборотов, а также состояние работы оборудования (режим ожидания, работа, неисправность и т. д.).

Сигнализационные устройства, включая звуковые и световые сигнализаторы, а также сигнальные лампочки, устанавливаются рядом с панелью дисплея; в случае неисправности оборудования сигнализаторы подают звуковые и световые сигналы, предупреждая операторов о необходимости своевременного устранения неисправности.

Кнопки управления, включая кнопку запуска, кнопку остановки, кнопку аварийной остановки и т. д., имеют водонепроницаемую и пыленепроницаемую конструкцию, удобны в эксплуатации и отличаются высокой надежностью; кнопка аварийной остановки выполнена в виде красного грибовидного выступления, выступающего над панелью, что облегчает её быстрое нажатие в экстренных ситуациях.

VIII. Система с водяным резервуаром объемом 2000 л

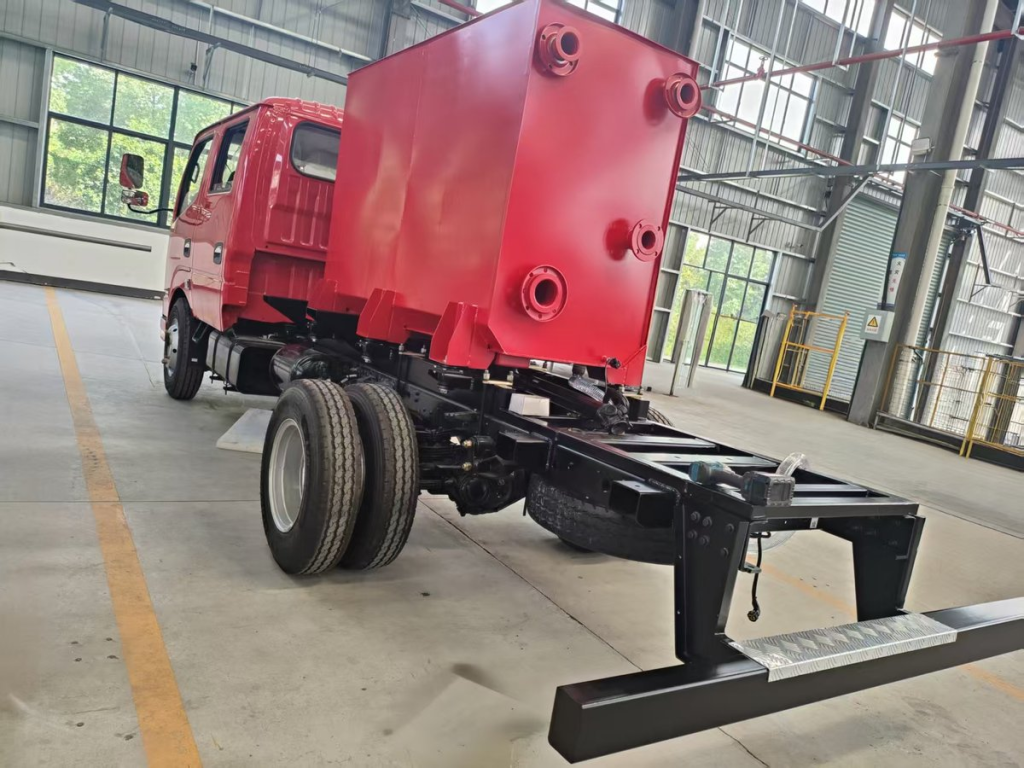

Корпус цистерны. Корпус цистерны изготовлен из нержавеющей стали толщиной 3 мм методом цельной сварки. Внутри имеются 5 поперечных противоволновых перегородок, разделяющих независимые отсеки для хранения воды, которые сдерживают удары воды при полной загрузке, торможении и поворотах, тем самым исключая риск опрокидывания транспортного средства.

Технология антикоррозионной защиты: внутренняя поверхность резервуара покрыта эпоксидным антикоррозионным покрытием пищевого класса, устойчивым к длительному воздействию чистой воды, предотвращающим ржавчину и образование накипи; внешняя поверхность покрыта красным электростатическим лаком, нанесенным при высокой температуре, который обладает высокой износостойкостью и коррозионной стойкостью.

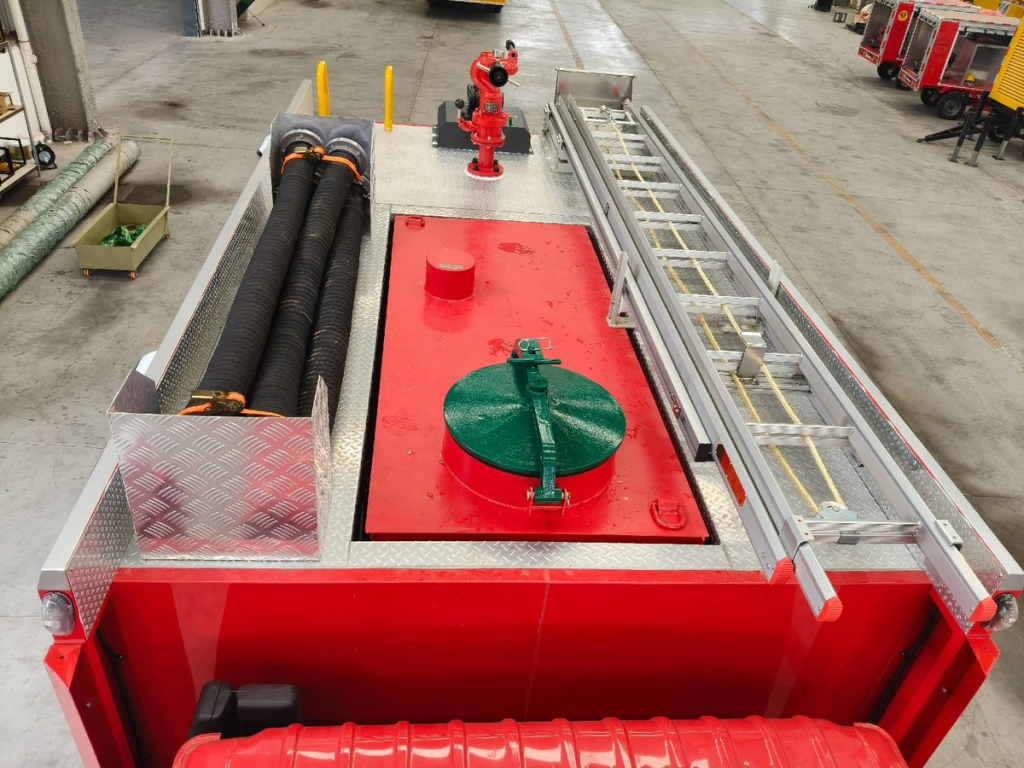

Ключевые компоненты — верхний быстроразъемный люк: резиновая уплотнительная крышка + быстрозащелкивающиеся фиксаторы, облегчающие очистку и техническое обслуживание внутренней части резервуара;

– Переливная труба: соединительный патрубок, ограничивающий максимальный уровень воды в резервуаре; при переполнении вода автоматически сливается наружу;

– Шаровой кран для слива на дне: периодически открывается для слива ила, песка и ржавчины со дна резервуара, что позволяет предотвратить засорение рабочего колеса пожарного насоса;

– Фланец для слива воды из резервуара: трубопровод, идущий прямо от дна резервуара и соединяющийся с впускным клапаном конечного пожарного насоса;

– Конструкция крепления цистерны: несколько групп амортизирующих опор + резиновые амортизирующие прокладки, закреплённые на лонжеронах шасси, которые гасят вибрации при движении и предотвращают утечки из-за усталостного износа сварных швов цистерны.

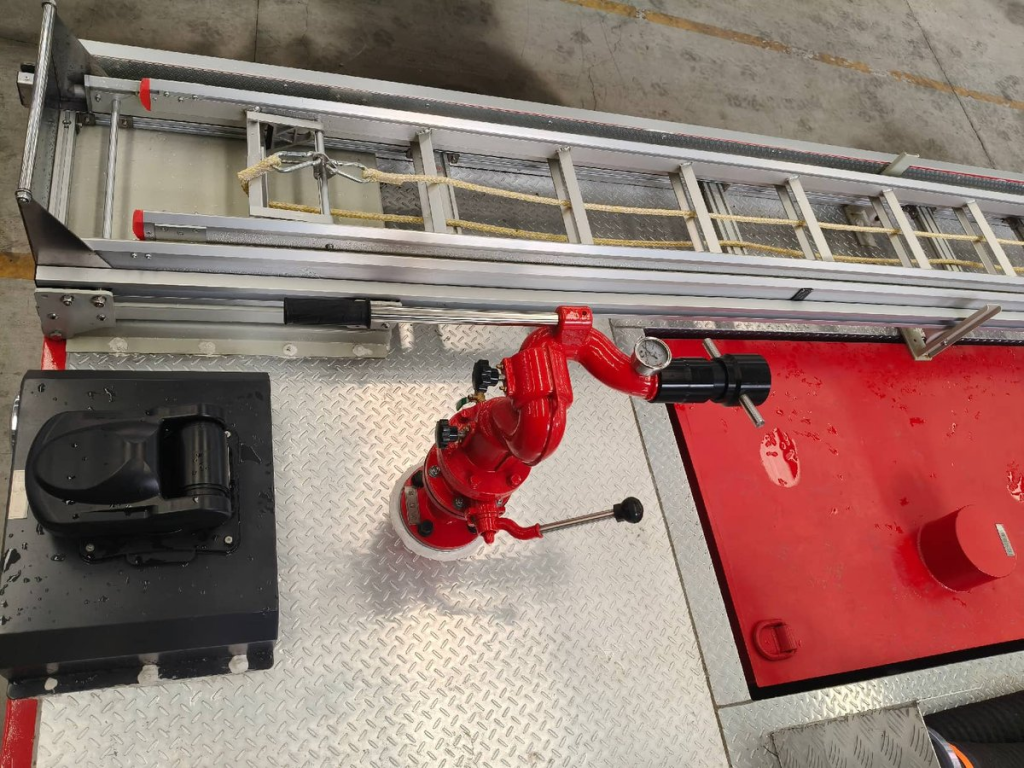

9. Пожарная водометная установка на крыше (PS8/20W)

Переключение между режимами «прямой струи» и «тумана»: одним нажатием ручки на корпусе пистолета можно выбрать нужный режим распыления. В режиме «прямой струи» струя воды сконцентрирована, максимальная дальность стрельбы ≥ 50 м, что позволяет тушить открытое пламя на большом расстоянии; в режиме «тумана» образуется зонтикообразный водяной туман, который обеспечивает охлаждение больших площадей, изолирует горючие пары и обеззараживает разлитую на земле жидкость.

Конструкция с многоугольной регулировкой: маховик обеспечивает поворот на 360 градусов в горизонтальной плоскости без мертвых зон и регулировку угла наклона в вертикальной плоскости в диапазоне от 0 до 90 градусов; один человек, стоя на крыше автомобиля, может регулировать направление струи, обеспечивая охват всех очагов возгорания вокруг транспортного средства.

Поддержка трёх режимов забора воды: в режимах забора воды из резервуара, из пожарного гидранта и из реки высоконапорный поток воды может подаваться по трубопроводу к водяной пушке для тушения пожара.

10. Применение на рынке

1. Чрезвычайные ситуации, связанные с пожарами в жилых районах

В жилых микрорайонах расстояния между зданиями слишком малы, и крупные пожарные машины не могут туда проехать; данная машина может проходить между зданиями и тушить пожары, возникающие на балконах первого и второго этажей, в кладовых на лестничных площадках и в результате самовозгорания электровелосипедов; в микрорайонах с налаженным коммунальным водоснабжением стабильное и непрерывное водоснабжение обеспечивается за счет городских пожарных гидрантов; в старых городских кварталах без водопроводной сети тушение пожаров осуществляется за счет воды из резервуаров и воды, забираемой из ближайших прудов.

2. Ликвидация последствий наводнений в городах

Данное изделие предназначено для устранения последствий проливных дождей, таких как затопление дорог, подтопление подземных парковок и затопление туннелей. Оно позволяет быстро снизить уровень воды в городских районах и восстановить дорожное движение.

3. Защита сельского хозяйства от наводнений, дренаж и орошение

В случае таких стихийных бедствий, как затопление сельскохозяйственных угодий и прорыв дамб рыбоводческих прудов, оборудование можно разместить непосредственно на полях, что позволяет снизить потери урожая от затопления за счет отвода больших объемов воды; кроме того, оно поддерживает переключение в режим орошения, что позволяет удовлетворить потребности в борьбе с засухой.

4. Применение в пожарно-спасательных операциях (дистанционное водоснабжение)

При проведении лесных пожарно-спасательных работ, когда источник воды находится на значительном расстоянии от места пожара, данное изделие может использоваться в качестве оборудования для дистанционного водоснабжения, обеспечивая пожарные машины достаточным количеством воды посредством подачи по длинному шлангу, что позволяет удовлетворить потребности в непрерывном водоснабжении при тушении крупных пожаров.

11. Соблюдение государственных и отраслевых стандартов

При разработке, производстве и проведении полного комплекса испытаний перед отгрузкой автомобилей строго соблюдаются следующие стандарты:

– GB 7956.2-2014 «Пожарные автомобили. Часть 2: Пожарные автомобили с водяным баком» (обязательный национальный стандарт) – GB 7956.1-2014 «Пожарные автомобили. Часть 1: Общие технические условия»

– GB 6245-2006 «Пожарные насосы»

– GB 19156 «Пожарные пушки»

– GB 25036 «Требования к безопасности пожарных автомобилей»

– QC/T 467 «Технические условия на автомобильные коробки отбора мощности»

– GB 1589 «Предельные значения габаритных размеров, осевой нагрузки и массы автомобилей, прицепов и автопоездов»
